[IoT 특강] Labview 기초 실습

 홍익대학교 사물인터넷(IoT) 입문&실습 워크숍에서 진행한 LabView 실습!

-  아는 것이 무기당! -




National Instruments [NI] 의 제품으로 실습 진행!

(실제 산업에서 사용되는 제품- 아두이노, 라즈베리는 프로토타입 제작용)







LabView 실행





(VI - 웹뷰를 이루는 최소 단위이다)


Block Diagram - 코드창                       Front Panel - 콘솔창





첫 웹뷰 프로그램 >.<









 🍯 단축키 🍯
*실행 단축키 : ctrl + r

*UI 정렬 단축키 : ctrl + a ➡ ctrl + u

*전체 2분할 화면 단축키 : ctrl + t










LABVIEW 자료형







LabView의 자료형에는

Numeric, String, Boolean이 있다.



이 외에도 Graph, Array, Enum 등 다양한 자료형들이 존재한다!



-



모든 자료형에는 Control, Indicator 이렇게 두 가지의 유형이 있다.

- Control : Input 입력
- Indicator : Output 출력

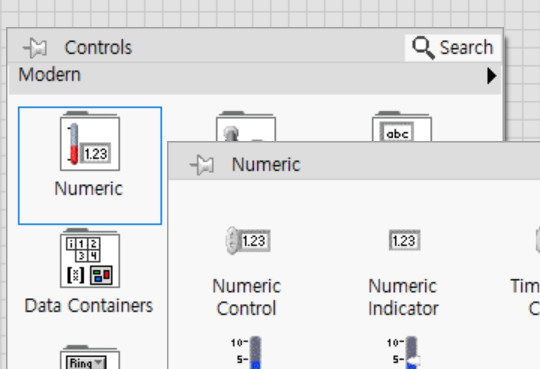

Numeric (숫자형)



Control -> Indicator 연결

다양한 숫자 표현







String (문자열)

(labview는 자료형마다 다른 색깔로 표현해준다.)







Boolean

다양한 boolean 자료형 형태들











---






LabView에서의 함수?



labView에서 노드는 함수의 역할을 수행한다.



Block Diagram 창에서 우클릭을 하면 다양한 함수를 찾아볼 수 있다.

Numeric 함수























-------------------------------------실습-----------------------------------




📌더하기 계산기 만들어보기










📌 두 값의 합이 10이 넘으면 LED on


비교연산자 이용하기









----------------------------------------------------------------------------







myRio를 연동한 실습은 다음 게시물에서!

👀👀
